ST-LINK/V2-1调试器中包含测测量target的电压的电路，但在实际的应用中（如STM32 Nucleo系列开发板中）却并没有使用这部分的电路，但是在制作BRO-DBG-LINK V2开发板的时候，这部分电路是存在的，是可以测量target电压的，由于新增了一个肖特基二级管(ST-LINK/V2-1原理图中也是如此），使得测量的电压与实际的电压有约0.2v的压降，对于调试器来说，这并不影响使用。如果要解决这个问题就需要一个理想二级管。
- 理想二极管

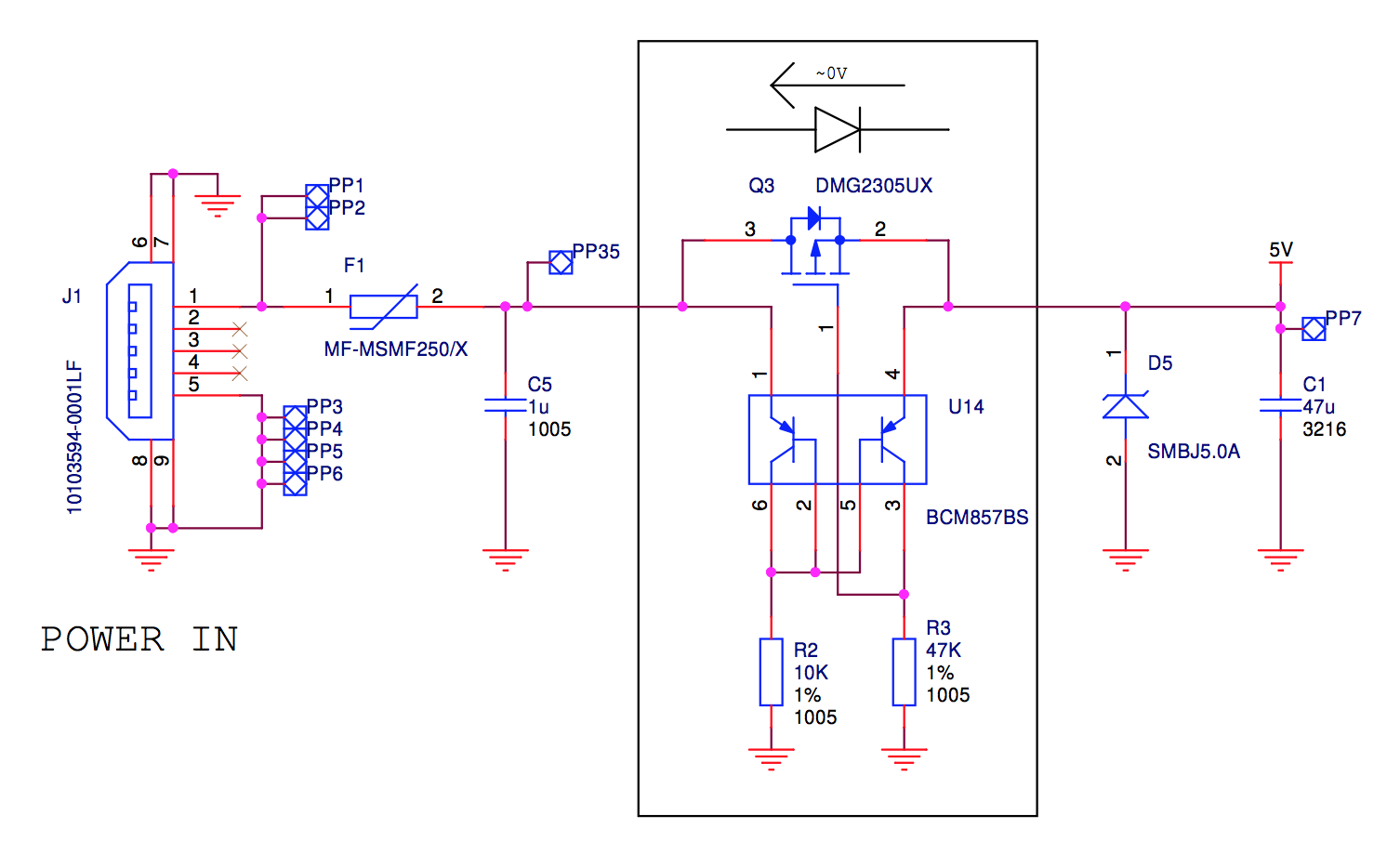

从相关的论坛（http://www.amobbs.com/thread-5658515-1-1.html）可以了解到，RPi 3B中的电源电路就包含这一部分的电路。RPi 3B相关的原理图如下（https://github.com/raspberrypi/documentation/blob/master/hardware/raspberrypi/schematics/RPI-3B-V1_2-SCHEMATIC-REDUCED.pdf）：
这里可以看到图中黑色方框中的电路就等效于一个理想的二极管。相关的资料请看这里（http://www.amobbs.com/thread-5658515-1-1.html）：
1. BCM857充当一个电压比较器，外部供电电压高于内部就使MOS导通
2. 这个是镜像电流源的变形，参考镜像电流源的原理自己分析一下就清楚了
3. 这个电路必须保证最小负载下两管Vbe失调电压都要小于MOSFET压降，非配对管Vbe差10mV以上也不是没有，而DMG2305UX的内阻为52毫欧，10mV压差对应的电流为192mA，BCM857最大失调电压为2mV，对应的电流为38mA，安全余量大很多。
4. 47k决定了MOSFET导通的最小电流阈值，仅此而已。
关于DMG2305UX的datasheet, 请看这里：http://www.diodes.com/_files/datasheets/DMG2305UX.pdf
关于BCM857BS的datasheet，请看这里：http://www.nxp.com/documents/data_sheet/BCM857BV_BS_DS.pdf
