文章没有提及的部分请看：

小单头贴片机 – 基于拓竹A1 Mini的3D打印机改装

零件链接：

小单头贴片机 – 平台及贴头支架 v2

• 此次更新主要包含以下这几个部分：

1。 对贴头支架进行黑色阳极氧化以解决下相机识别元件边沿存在白色区域的问题

2。修正A轴固定螺丝孔间距

3。减轻平台底座重量以提高Y轴运行速度

4。降低PCB平台高度，提高稳定性

5。优化下相机固定支架

6。增加PCB固定夹具

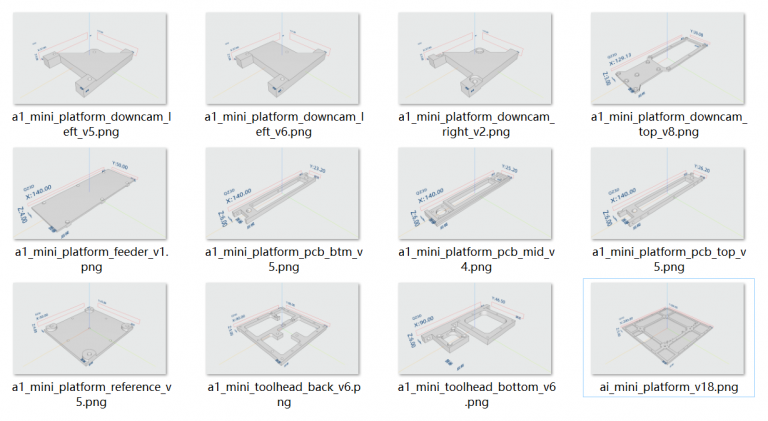

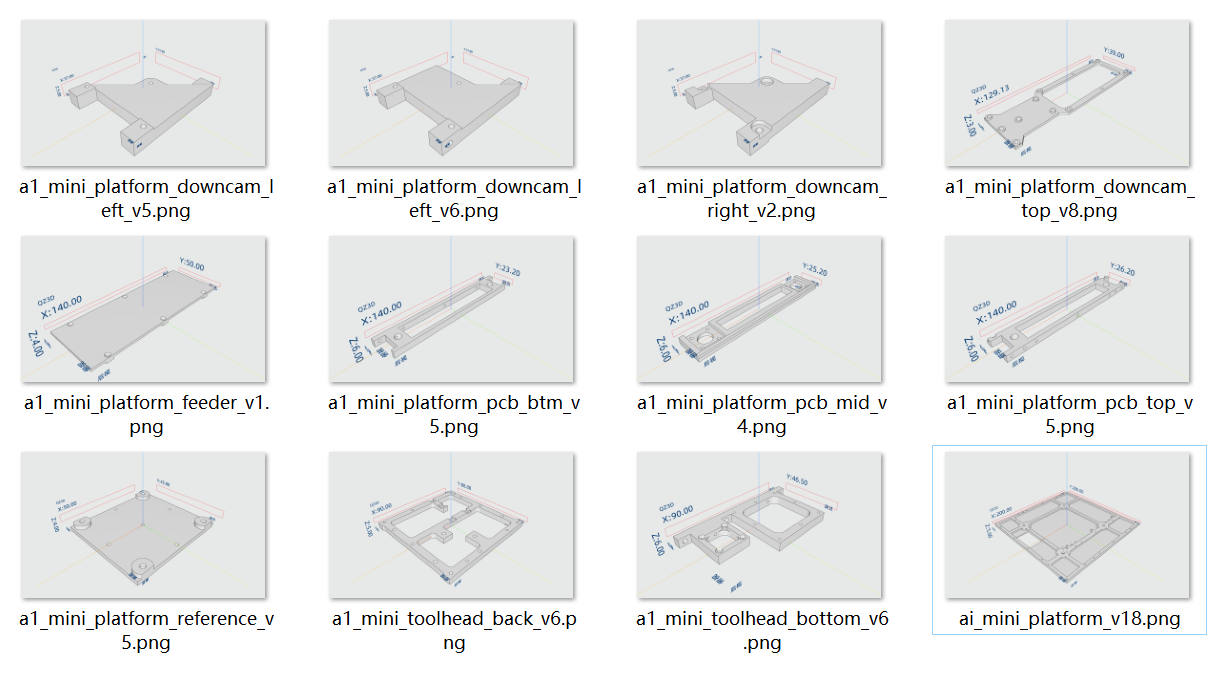

• 设计图纸

实际使用的零件只有11个

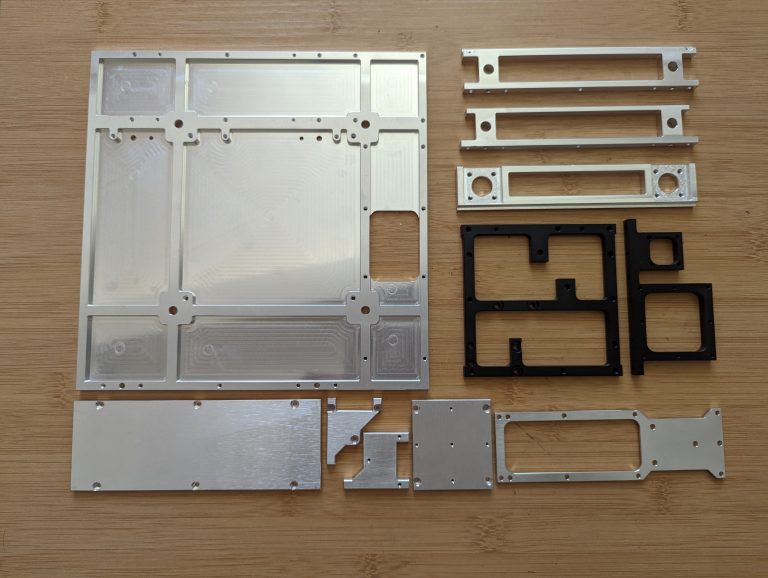

• 实物图

• 组装后的效果图

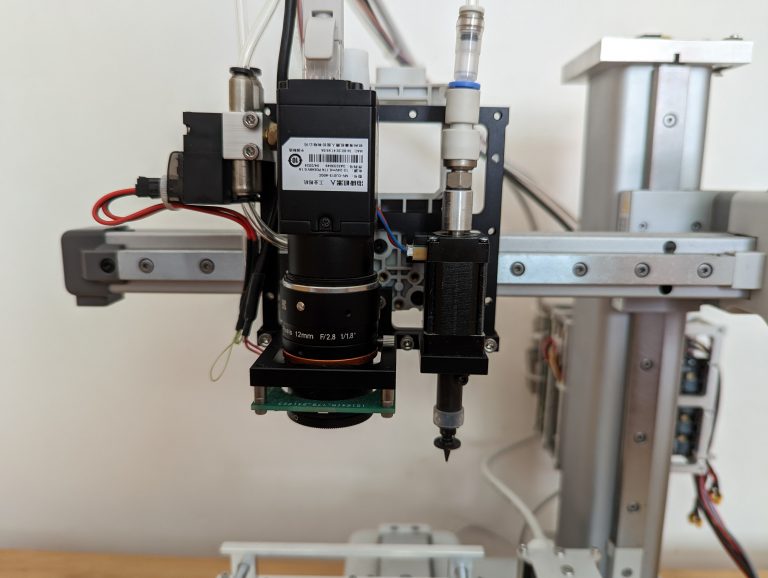

贴头

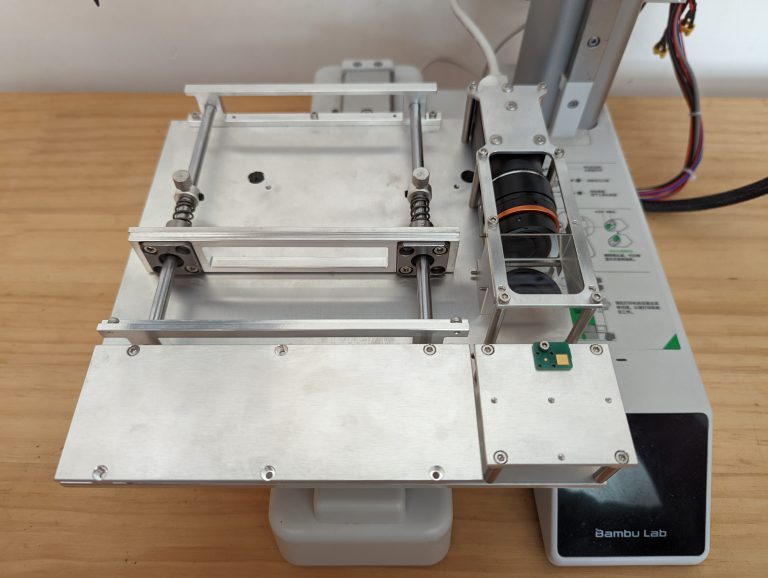

平台

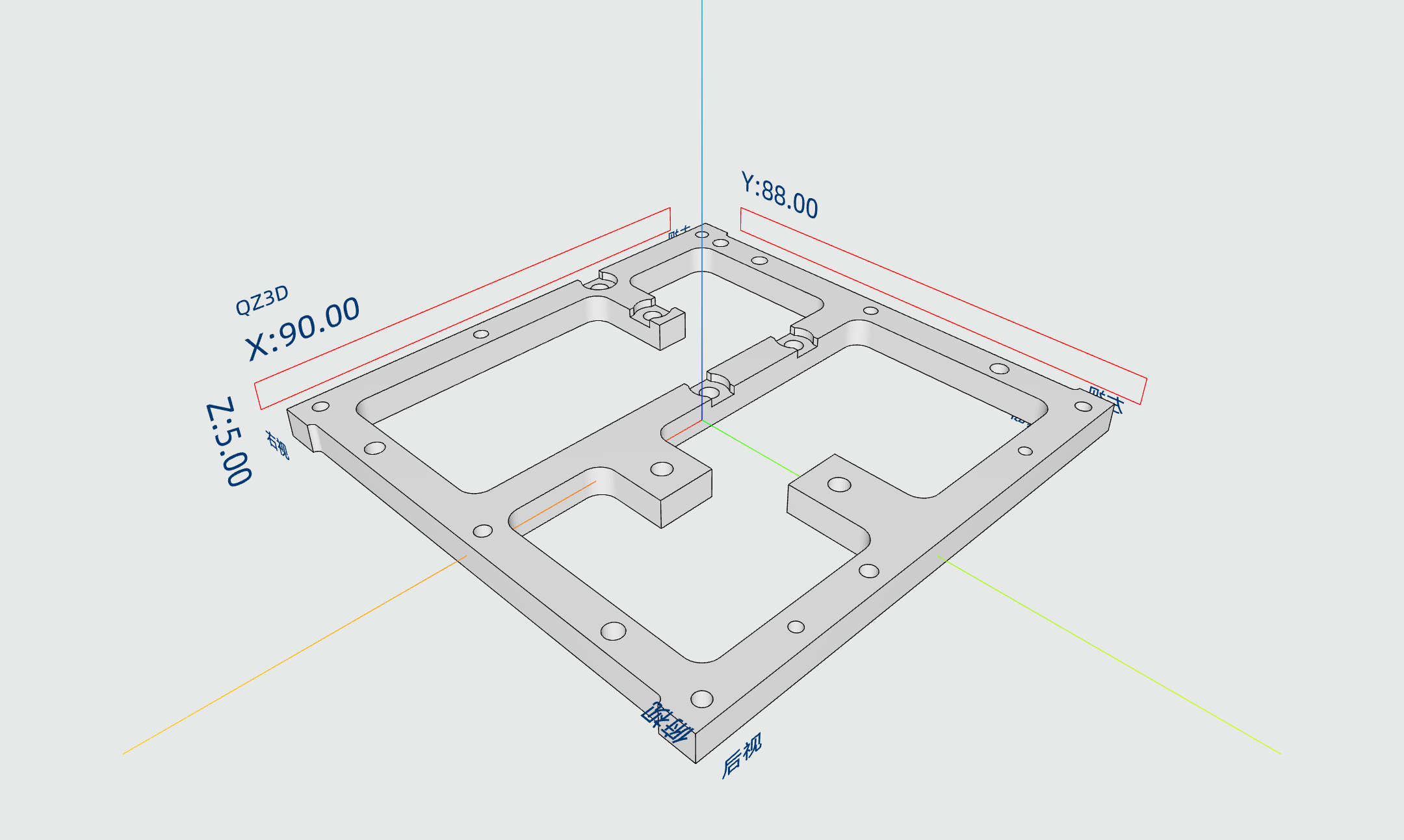

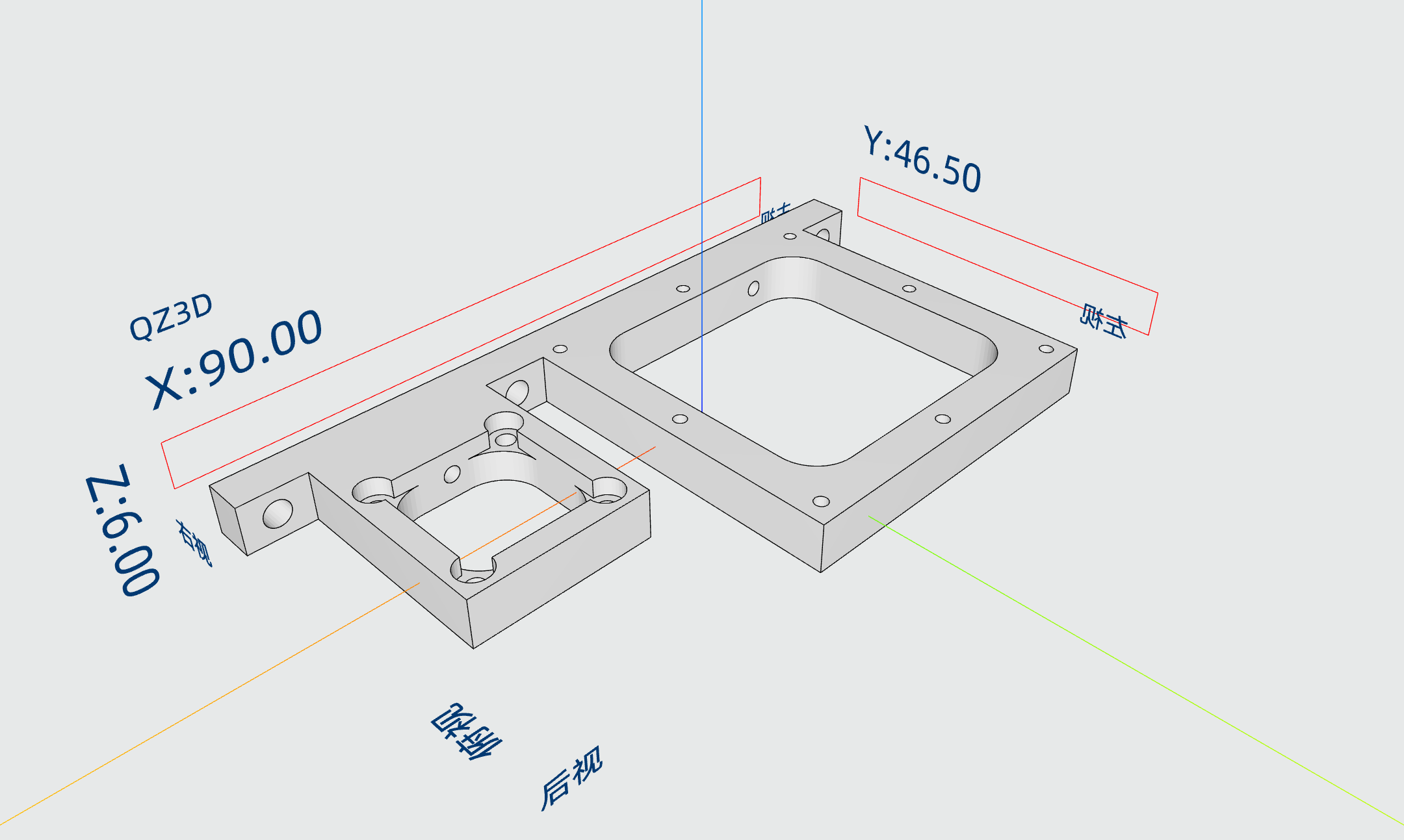

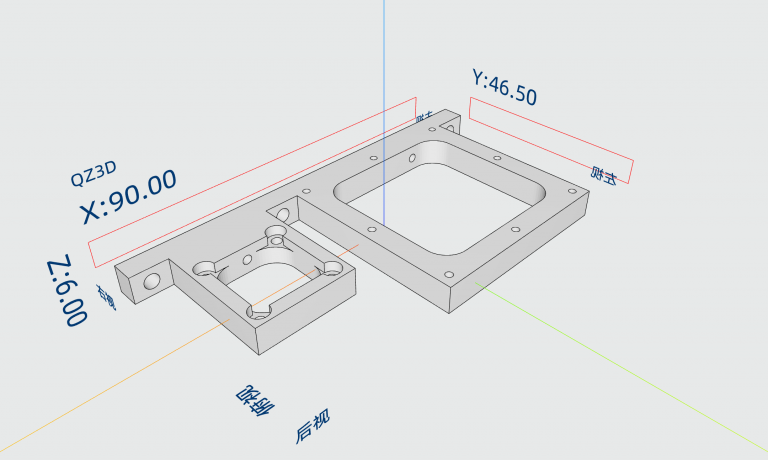

• 贴头支架

A轴固定螺丝需使用黑色内六角螺丝 m2x7 * 4

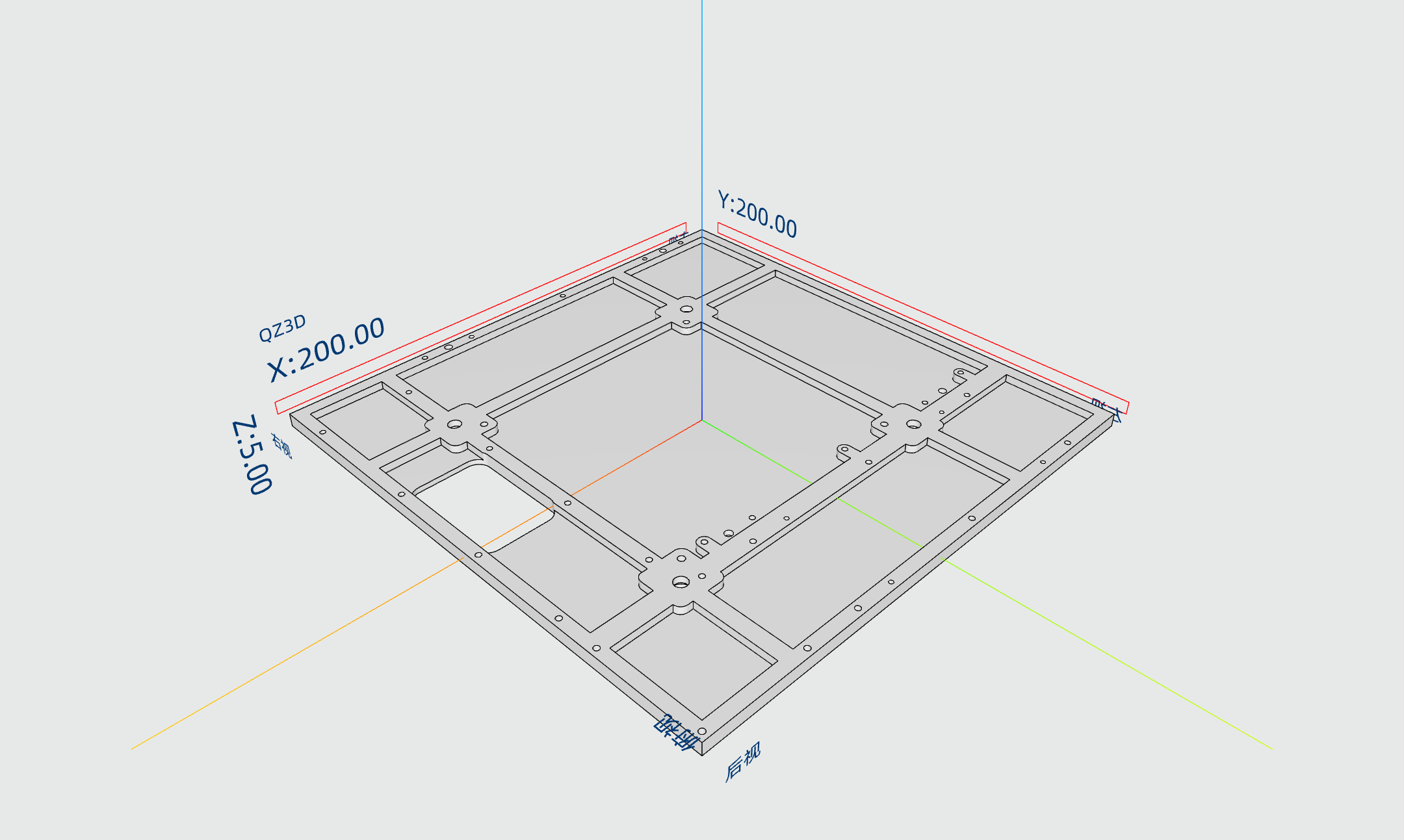

• 平台底座

大小为200x200x5 mm, 底部掏空3mm

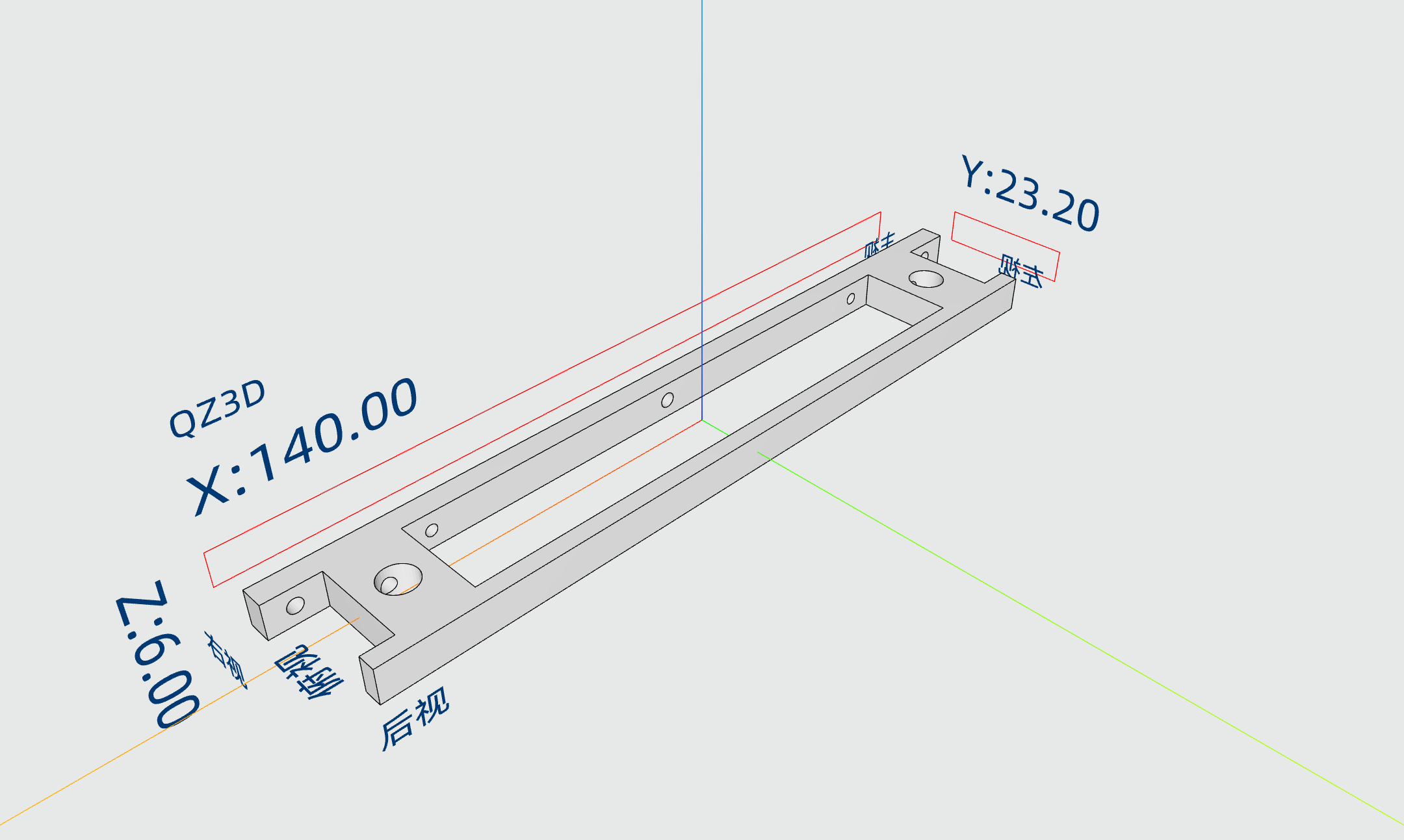

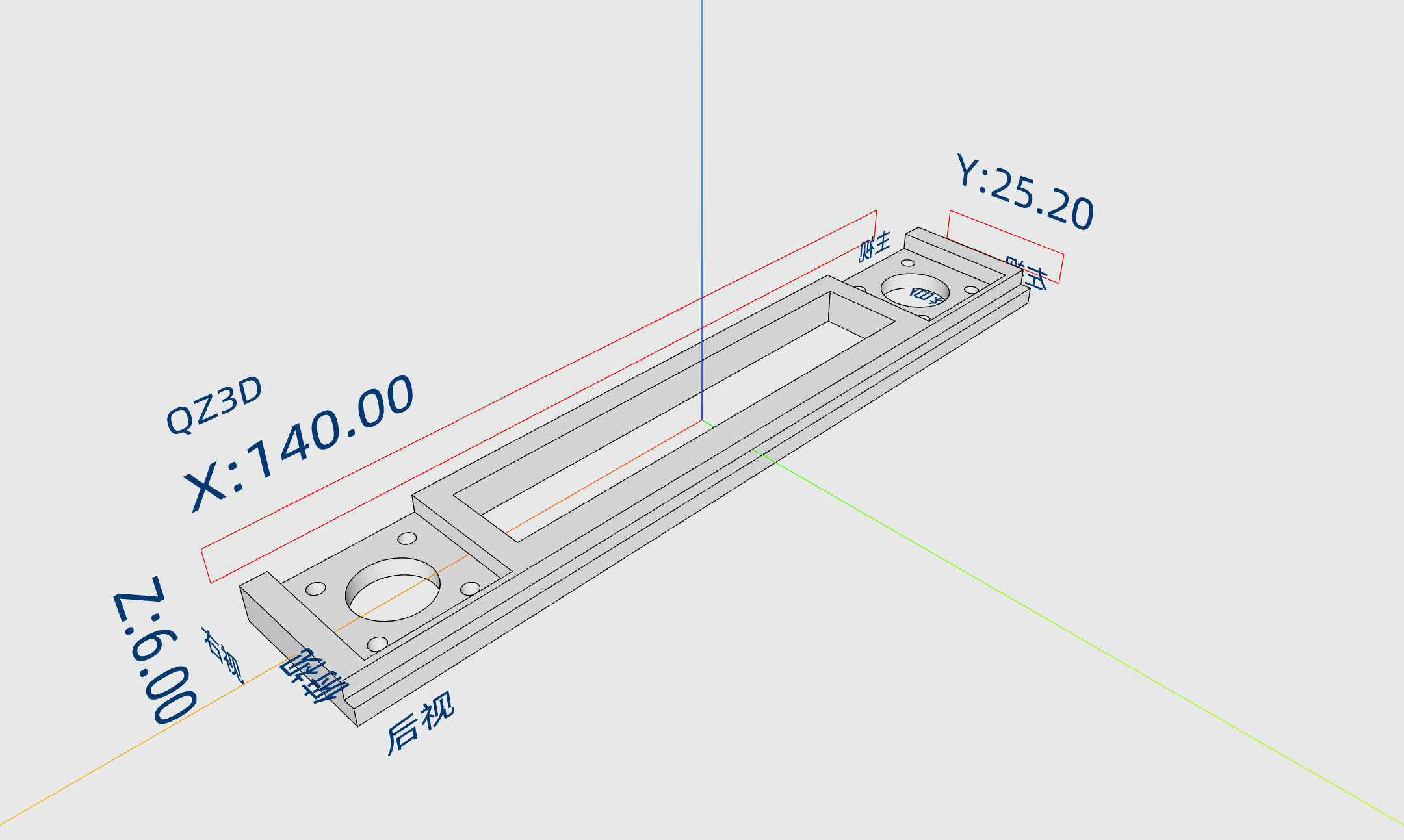

• PCB固定夹具

光轴：D6x150mm * 2, 硬轴，镀铬

方形直线轴承：LMK6UU 6x12x19 * 2

顶丝：m3x6 * 2

不锈钢圆形手拧螺丝：m4x5 * 2， 网纹

弹簧：1x9x15 * 2， 弹簧钢

固定环：SCCAW-D6x12x6 * 2

内六角螺丝：

– m3x4 * 4 固定直线轴承

– m2.5×8 * 6 固定到平台底座

– m2x4 *2 PCB限位

内六角扳手：2mm 短尾

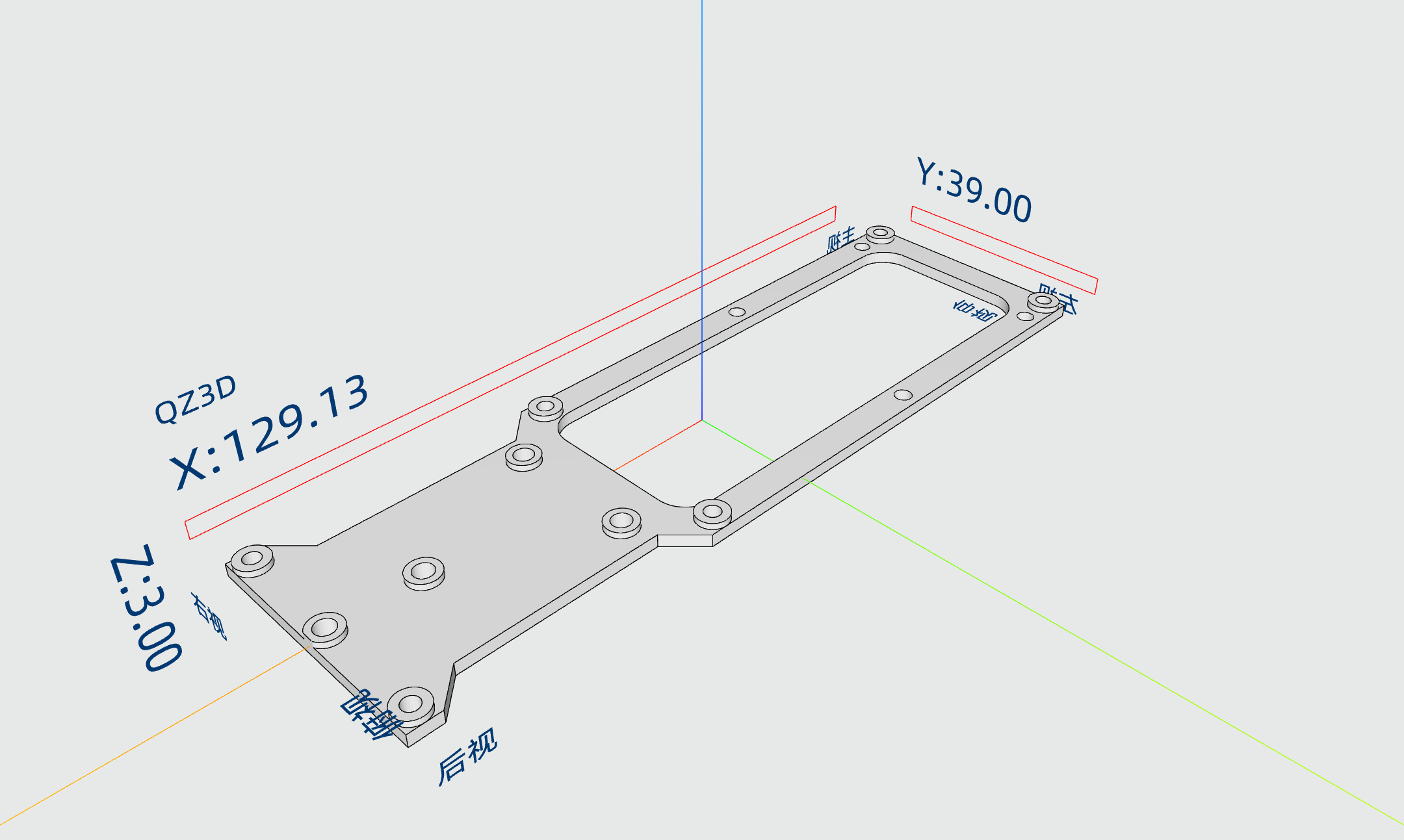

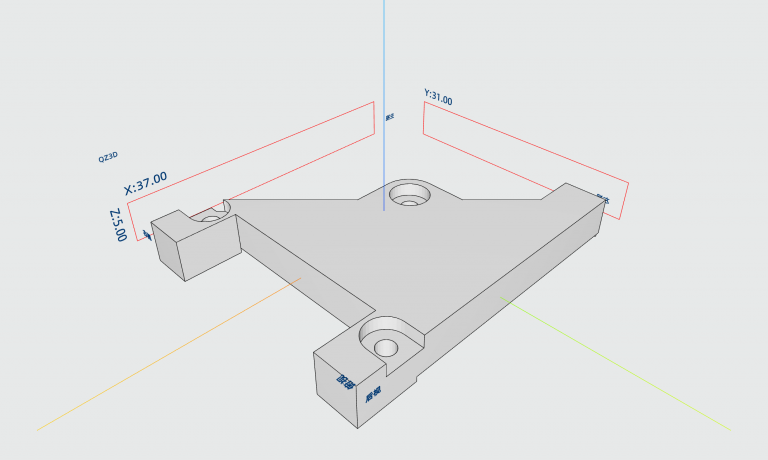

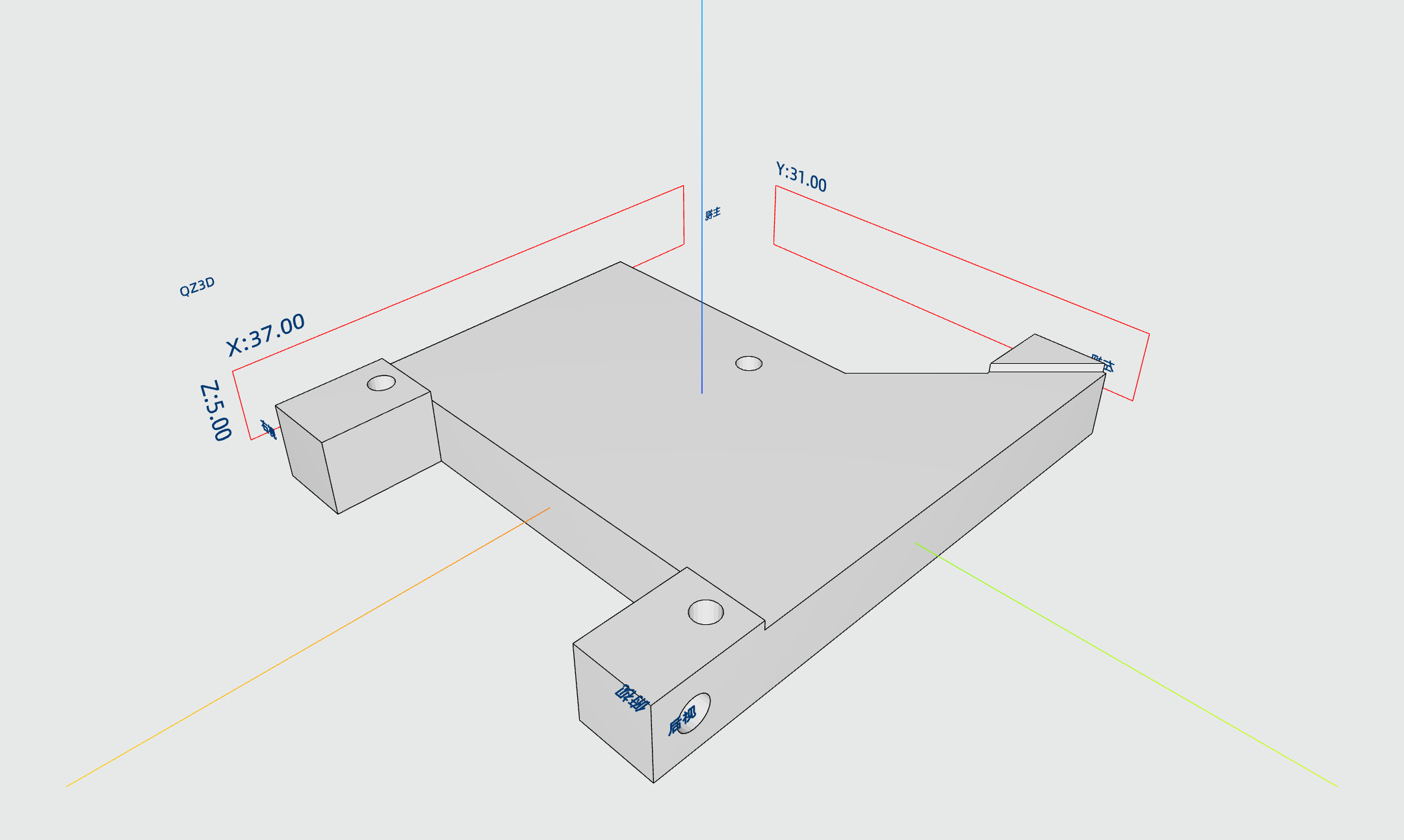

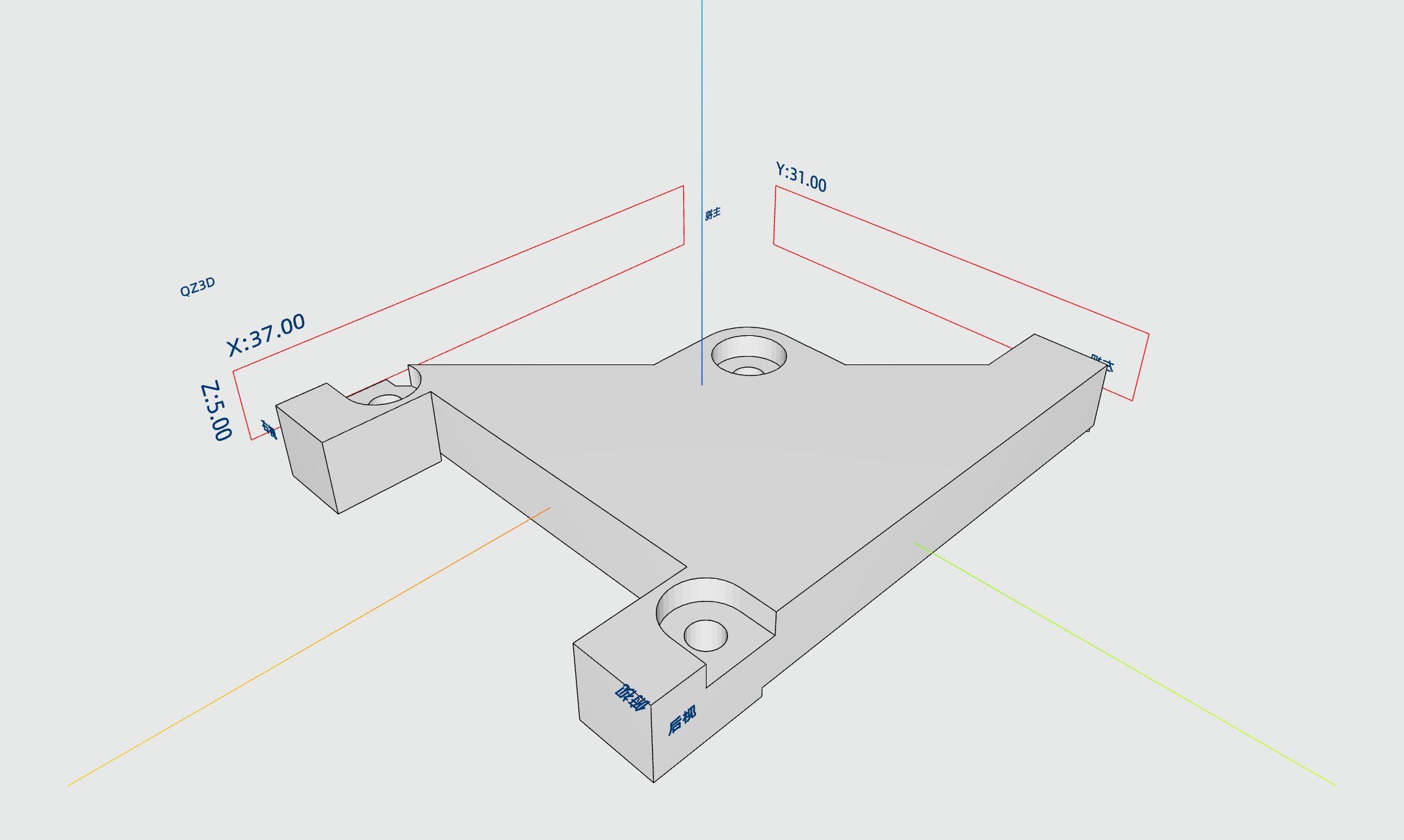

• 下相机支架

不锈钢单头螺柱：m2.5×30+4 * 6

内六角螺丝：

– m2.5×5 * 4 相机支架固定

– m2.5×8 * 3 固定补光板及三棱镜支架

– m2x38 * 3 固定三棱镜

平头螺丝：

– m3x6 * 4 固定相机

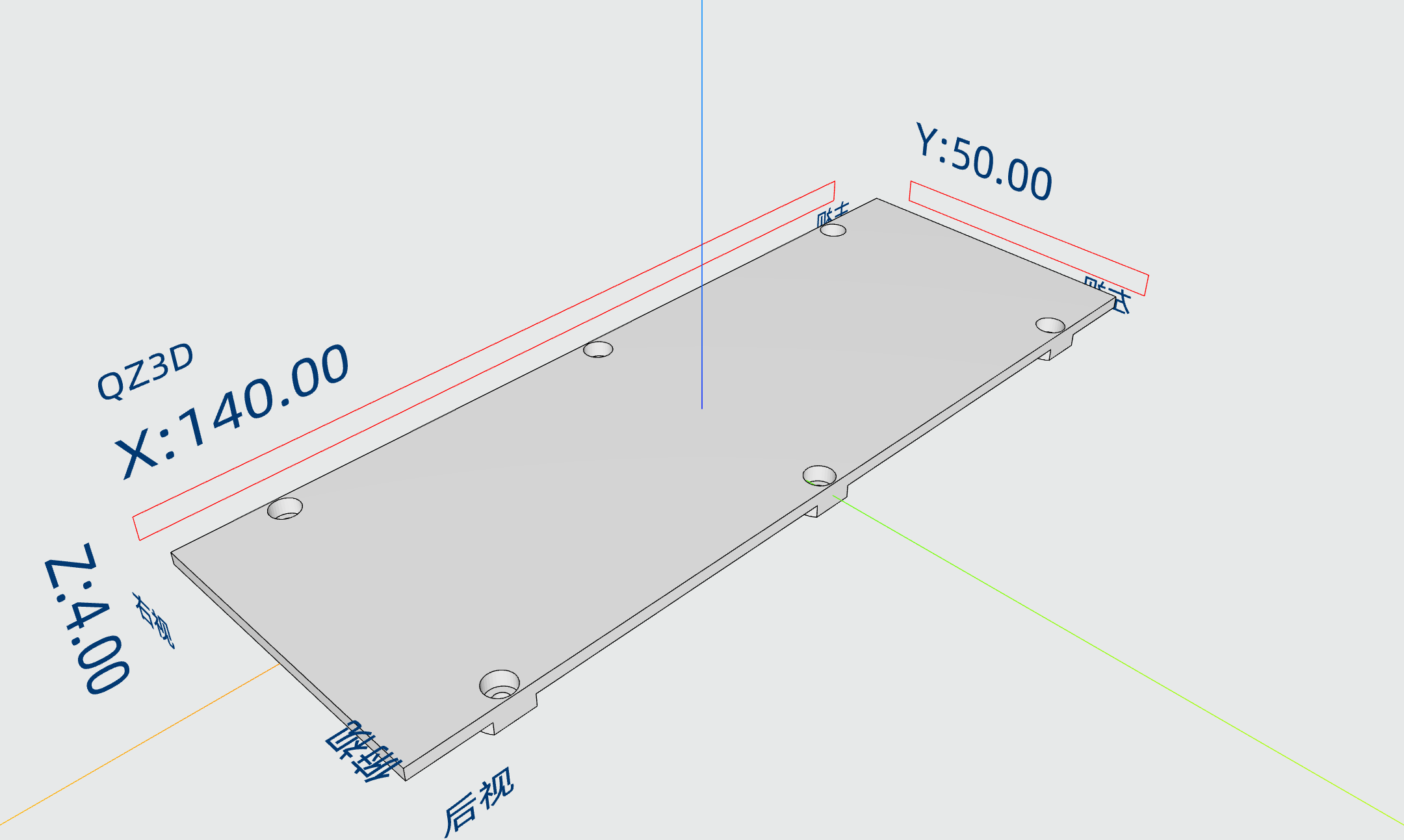

• 简单飞达平台

不锈钢单头螺柱：m2.5×20+4 * 4

内六角螺丝：m2.5×5 * 4

注意：前后螺丝孔间距不对，长了5mm，需改用 a1_mini_platform_feeder_v2.step

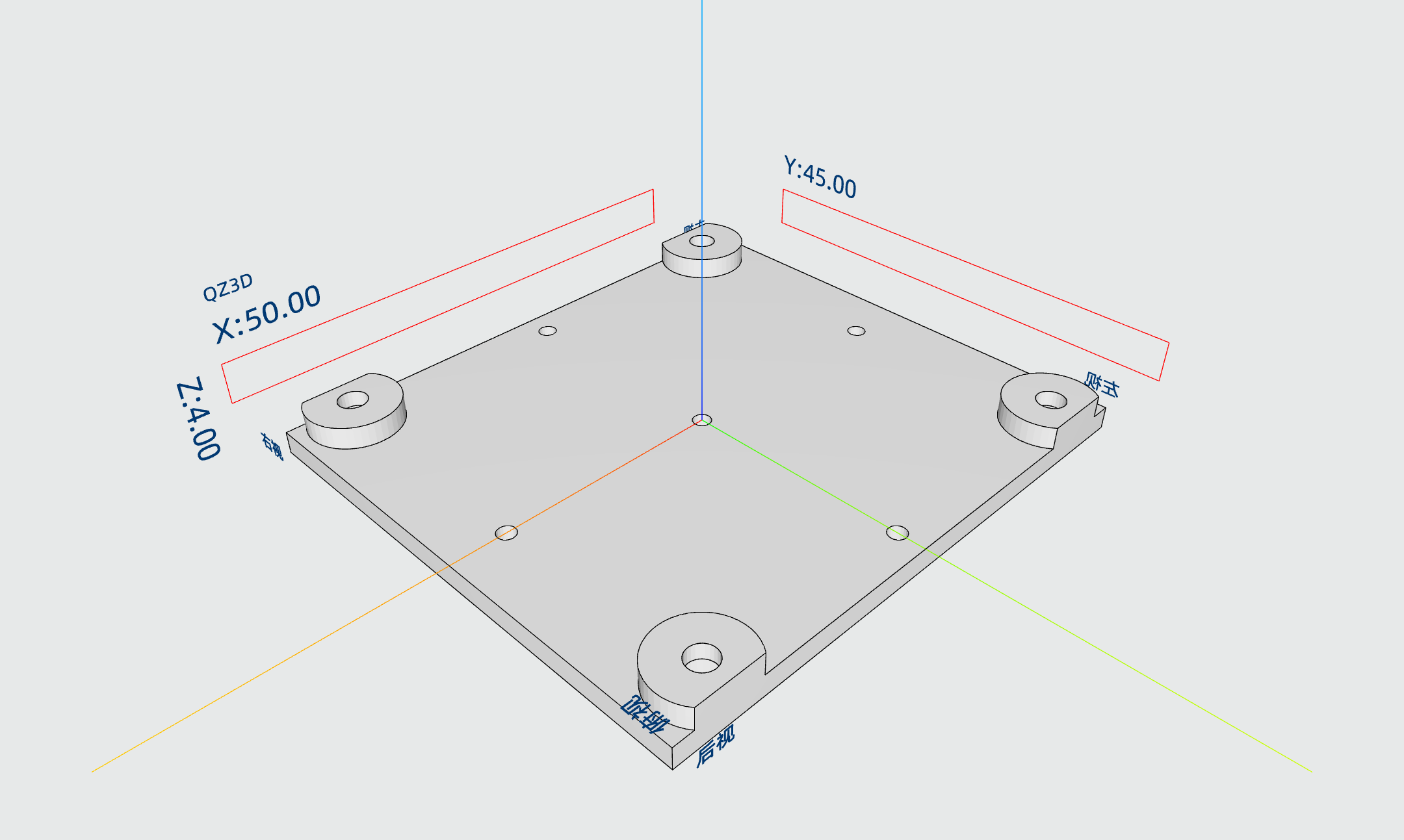

• 参考点平台

不锈钢单头螺柱：m2.5×20+4 * 4

内六角螺丝 ：m2.5×5 * 4

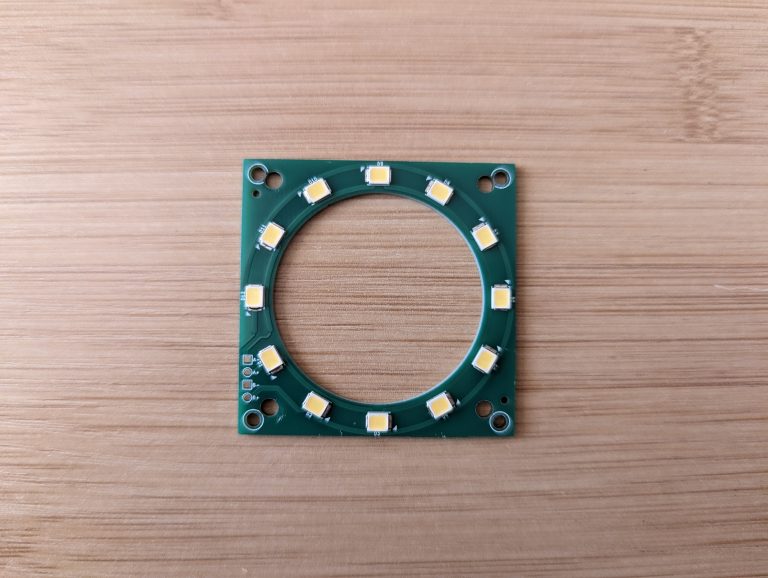

• 下相机补光板

注意：前后螺丝孔间距不对，左上角螺丝无法拧进去

• 其他

附件：A1.Mini.v2.zip
